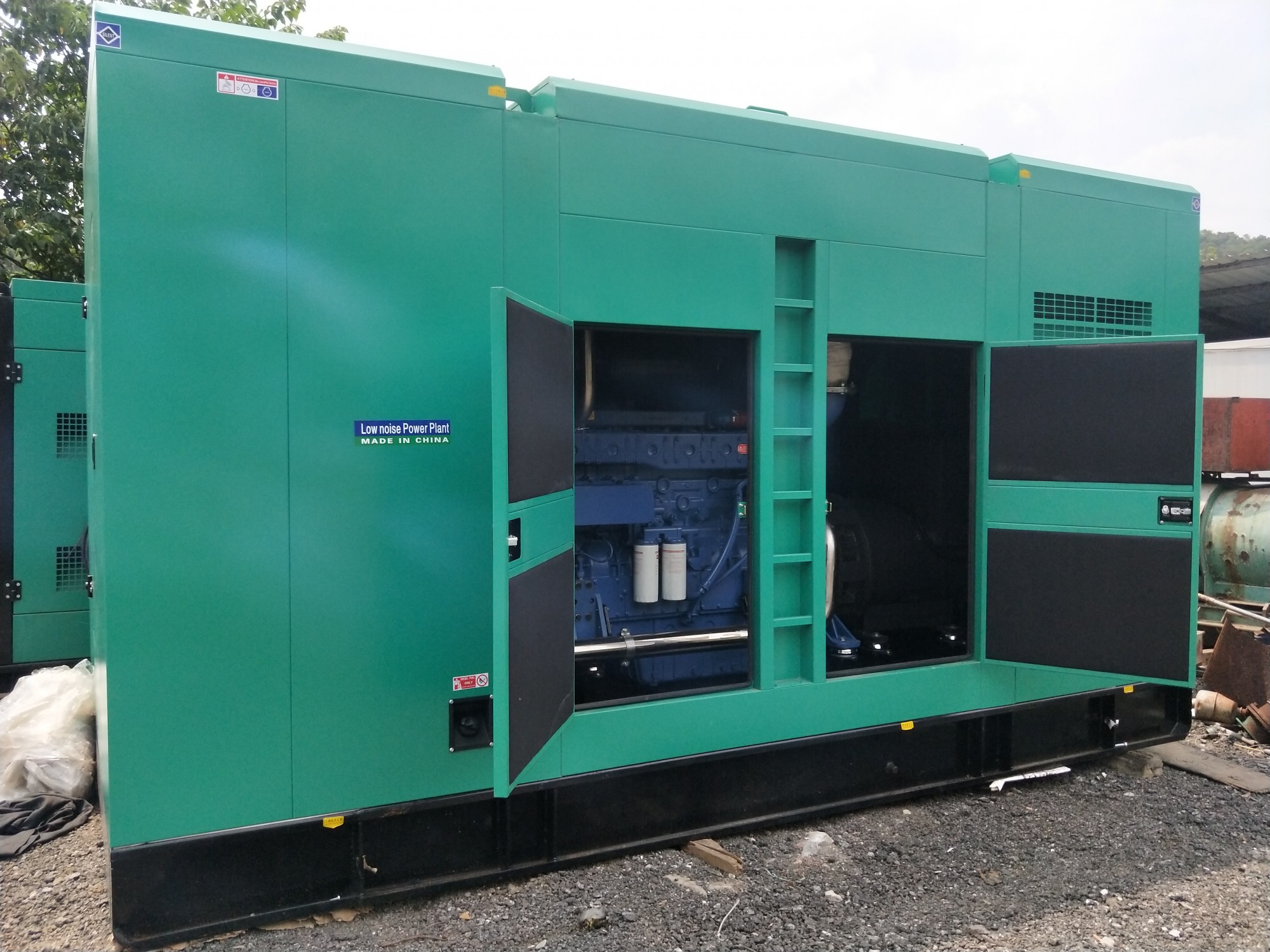

PT燃油系統是康明斯公司的專利,應用在康明斯N系列、k系列及其它型號的柴油發電機上。使用PT燃油系統的發電機,噴油壓力高、排氣煙色好,其市場應用相當廣泛。與一般柴油發電機的燃油系統相比,燃油系統在組成、結構及工作原理上有很大的不同。
除PT油泵必須在專用的燃油泵試驗臺上進行調試外,噴油器在發電機上的安裝、調整,亦必須按規定的順序和方法進行,否則將直接影響其工作性能,引起燃油霧化不良、排放惡化,甚至將噴嘴壓壞,噴油器油嘴脫落等嚴重故障。因此,噴油器在發電機上的按裝與調整,成為康明斯柴油發電機組維修、保養中的技術難點之一
怎樣就車調整PT型噴油泵?
PT型噴油泵的精確調整取決于柴油發動機工作狀態、負荷情況和所用儀表的精確程度。
01、調整前的準備
柴油發動機應達到工作溫度;機油溫度應達到74℃以上;噴油器零件號碼應正確無誤;流量應符合規定;氣門和噴油器應按規定調整好;節流閥控制連桿要調到全開位置(當節流閥放松,碰到前節流閥調整螺釘時),然后將轉速表安裝到PT噴油泵計時驅動軸連接裝置上。
02、調速器的調整方法
1、使柴油發動機處于工作溫度。從PTG調速器彈簧組件的蓋上擰下螺塞,擰人怠速調整螺釘提高怠速,調好怠速后安裝螺塞。
對于裝有MVS調速器的PT噴油泵,由于最高轉速和怠速調整螺釘位于調速器蓋上,故可將后部的怠速調速螺釘鎖緊螺母先擰開,再擰入或擰出螺釘,以獲得所需轉速。調好后,立即擰緊鎖緊螺母,以防空氣混人。
制造廠一般都規定有柴油發動機的怠速轉速【如美國康明斯系列柴油發動機推薦的怠速轉速為(600土20)r/min】,在規定范圍內允許有合理的變動,但不能過大,否則就會造成掛檔困難(怠速轉速過高)或使負荷適應能力較差,甚至造成柴油發動機停轉。
確認調速器柱塞是怠速不穩的原因前,應按規定值檢查飛錘助推柱塞的伸出量。
2、高速的調整。隨車檢查柴油發動機時,必須進行加載,轉速表和燃油出口壓力表應有較高精度??刹扇≡鰷p調速器高速彈簧墊片的方法調整。
3、調速器斷開點的調整。節流閥全開時,增大負荷,待轉速下降到比額定轉速低100r/min時,再逐漸減少負荷,觀察燃油出口壓力表(隨著負荷的減少,燃油出口壓力將增加到調速器開始限制燃油,然后開始下降)。
繼續減少負荷直至燃油出口壓力達到峰值并降低70~140kPa時,即為調速器斷開點。此時,柴油發動機轉速要比額定轉速高20-40r/min,以保證調速器在額定轉速之前不會起限制作用(如柴油發動機轉速為2100r/min),則調速器斷開點轉速為2120~2140r/min。若調速器的斷開點不符合規定值時,則應通過增減調速器高速彈簧后面的墊片來調整。然后,再復檢調速器斷點轉速,直到符合規定值。
03、柴油發動機高速空轉的調整
當柴油發動機處于工作溫度時,變速器在空檔位置,離合器分離,打開節流閥,保持全開位置,觀察柴油發動機的最高轉速。此轉速應比調速器斷開點轉速高10%~12%(取決于風扇、水泵等輔件負荷)。如果超過規定值,應排除故障。
04、燃油出口壓力的檢查和調整
檢查PT噴油泵燃油出口壓力的方法有以下三種:
1、先檢查調速器斷開點轉速,然后使節流閥全開,增加負荷直至柴油發動機轉速降到額定值(應采用精度高的轉速表),讀出燃油出口壓力。如果壓力低于規定的最小值或高于規定的最大值,應進行如下調整;需增加壓力時,應擰出節流閥的最大開度調整螺釘,取出節流閥軸并按需要加入調整墊片;需降低壓力時,則可減少墊片。但在任何情況下,都不應將PT噴油泵的燃油出口壓力調到最高規定值以上。
2、節流閥全開,轉速由低到高,注意燃油出口最大壓力、壓力表有適當緩沖時,這種方法更可靠。
3、檢查瞬時壓力時,先擰下斷油閥上安裝壓力表的螺塞,然后安裝好壓力表;脫開節流閥桿處的節流閥控制連接件,將節流閥桿順時針轉到擋釘處。
柴油發動機起動后,節流閥稍開,柴油發動機轉速升高到比怠速高200~300r/min。然后,突然將節流閥扳到全開位置,使柴油發動機加速到最高轉速,同時觀察壓力表,注意瞬時的最高壓力,并反復測試多次。這種方法簡便易行,但精確度較差。
檢查帶有冒煙限制器的增壓柴油發動機時,流經冒煙限制器的燃油管路應堵住或拆下。
05、節流閥泄流量的檢查
必須檢查柴油發動機節流閥的泄流量時,應先準備好轉速表,秒表及合適的計時器。變速器需處于空檔,分離離合器,節流閥全開,柴油發動機以最高速空轉。這時,突然放開節流閥或?qū)⒐?jié)流閥移到關閉位置,同時起動秒表。當柴油發動機轉速達1000r/min時,停止秒表并注意減速時間,重復測幾次。
若柴油發動機從高速空轉減速后開始失速(怠速時,調速器不能控制柴油發動機),則節流閥泄流量必然增加。為此可擰進調整螺釘(前節流閥止動螺釘),使柴油發動機的減速時間增加1~2s。此時,將螺釘鎖緊,重新檢查怠速,必要時重新調整。
若柴油發動機減速太慢,則應減少節流閥泄流量(事先應檢查高速空轉時的減速時間)。如果此時減速時間并未縮短,則說明并非節流閥的問題;如果時間大為縮短,則必須減少節流閥的泄流量(旋出調整螺釘,檢查柴油發動機減速情況。如果柴油發動機從高速空轉減速后又有失速趨勢,則應繼續旋緊螺釘,使減速時間增加1~2s。然后將螺釘鎖緊。根據需要調整怠速)。
