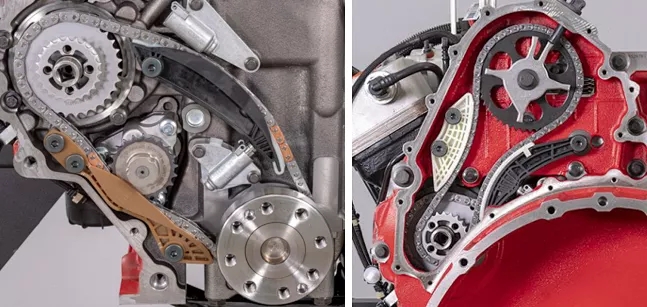

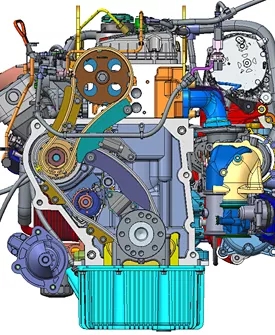

正時安裝要求
確保曲軸鏈輪與空壓機/油泵鏈輪鏈條按標記正確安裝;

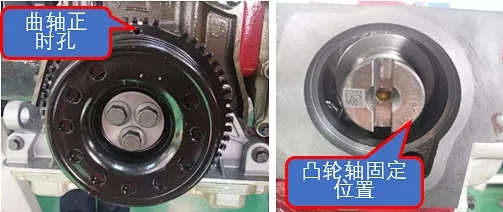

將曲軸旋轉至曲軸皮帶輪對準正時孔時,用專用工具固定;
再使用凸輪軸正時板專用工具固定凸輪軸,確保凸輪輪信號輪二分指超向凸輪軸傳感器;

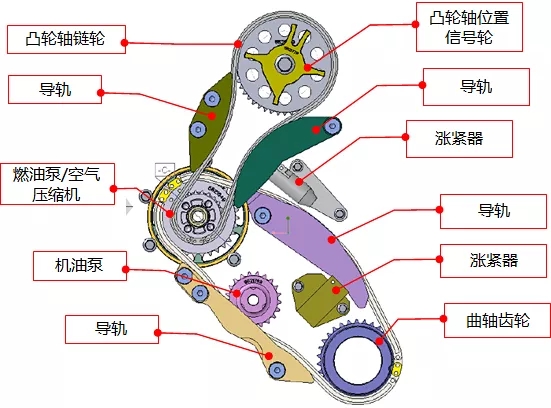

安裝凸輪軸鏈輪與空壓機/油泵鏈輪驅動鏈條及漲緊器。

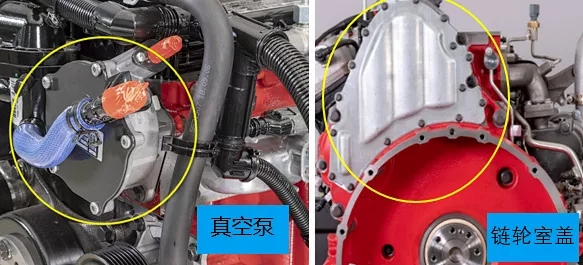

1.先將真空助力泵,和鏈輪室蓋拆下。

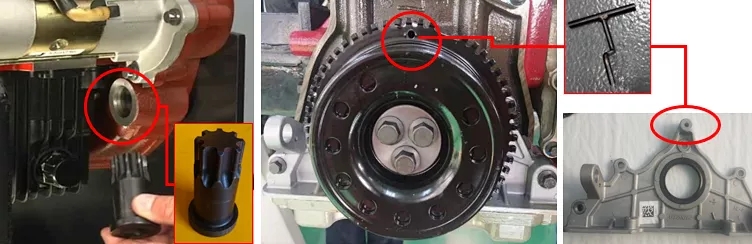

2.使用盤車工具將發動機轉到一缸上止點位置,并將其固定(在曲軸前皮帶輪上有一個圓孔可以用專用工具與發動機固定)。

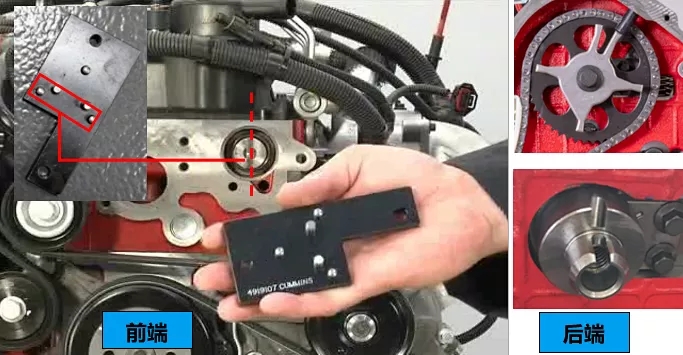

3.用凸輪軸固定板將凸輪軸固定,固定螺栓擰緊,凸輪軸位置傳感器與信號盤對正。

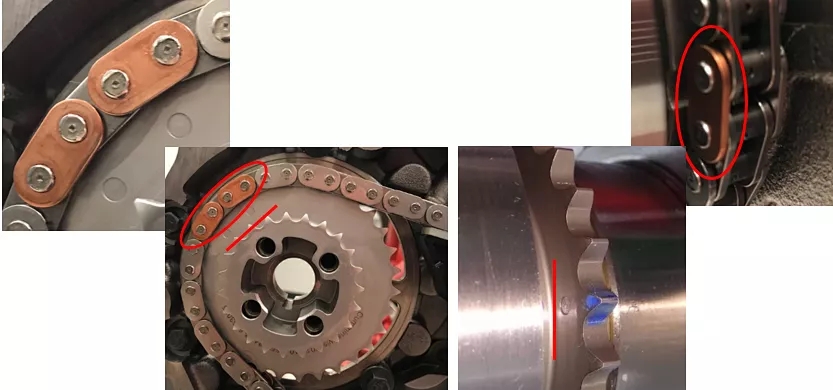

4.下鏈條2節金色標記對準空氣壓縮機鏈輪2個凹坑,下鏈條1節金色標記對準曲軸驅動鏈輪1個凹坑。
5.安裝張緊器、導軌(定軌和動軌)及飛輪殼。
6.凸輪軸正時信號輪擰緊要求.
緊固步驟:
1. 先緊固120 N·m;
2. 再松開 180 度;
3. 擰緊30 N·m;
4. 再擰緊 45 度。
